Portale 2 Falde Multiplo 1/2

Portale a 2 Falde Multiplo 1/2 (DSM)

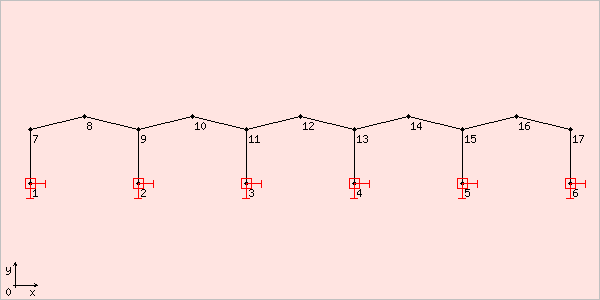

Questa pagina (e la successiva) consentono di risolvere un portale a 2 falde multiplo con il metodo della matrice di rigidezza (DSM).
Inserire preventivamente questi input:

n_c numero dei campi di cui si compone l'intero portale
h altezza del primo pilastro
f freccia del vertice di colmo del tetto
L somma delle luci di tutte le campate
IMC indice di molteplicita' dei carichi (max=5)

Puo' convenire anche immettere dei valori non nulli per:

E [N/cm2] modulo elastico del materiale costituente la struttura
J_t [cm4] momento di inerzia della sezione trasversale di tutte le travi
A_t [cm2] area della sezione trasversale di tutte le travi
J_p [cm4] momento di inerzia della sezione trasversale di tutti i pilastri
A_p [cm2] area della sezione trasversale di tutti i pilastri
α [1/°C] il coefficiente di dilatazione termica lineare del materiale costitutivo di tutte le aste dela struttura
Δt [°C] variazione termica uniforme per tutte le aste della struttura

che andranno probabilmente modificati successivamente ma funzioneranno, per il momento, da segnaposto.
Immessi i valori di preinput agire sul pulsante OK. In conseguenza di cio' verranno inizializzati i 2 controlli sottostanti.
Nel primo controllo (quello relativo ai nodi) ogni rigo e' relativo ad un nodo e va usato per immettere:

le coordinate x, y del nodo
le forze concentrate esterne agenti sul nodo Fx[kN], Fy[kN], Mz[kN*m]
i coefficienti di vincolo nodali CVNx, CVNy, CVNr relativi al nodo
i cedimenti ovvero i coefficienti di cedevolezza elastica cx, cy, cr relativi al nodo

I coefficienti di vincolo nodali CVN sono dei numeri interi che qualificano il vincolo nodale nella direzione del relativo CVN. Si deve assumere:

CVN=0 se il nodo e' libero
CVN=1 se il nodo e' vincolato perfettamente
CVN=2 se il nodo e' vincolato plasticamente
CVN=3 se il nodo e' vincolato elasticamente

I termini cx, cy, cr possono essere cedimenti o coefficienti di cedevolezza elastica ed hanno dimensione diversa a seconda del corrispondente valore CVN.
Se CVN=0 o CVN=1 (nodo libero oppure vincolato perfettamente) i coefficienti di elasticita' cx, cy, cr non vanno definiti.
Se CVN=2 (nodo vincolato plasticamente) le dimensioni risultano cx[cm], cy[cm], cr[GSD]
Se CVN=3 (nodo vincolato elasticamente) le dimensioni risultano cx[cm/kN], cy[cm/kN], cr[GSD/kNm]

Nel secondo controllo (quello relativo alle aste) ogni rigo e' relativo ad un'asta e va usato per immettere:

gli indici i-k dei nodi terminali dell'asta orientata i-k
il modulo elastico E[N/cm2] del materiale costituente l'asta
il momento di inerzia J[cm4] dell'asta
la sezione trasversale A[cm2] dell'asta
il coefficiente di dilatazione termica lineare α[1/*C] del materiale costituente l'asta
la variazione termica uniforme Δt[*C] che si verifica nell'asta

Dopo aver specificato e corretto i valori di input e preinput presenti nel secondo gruppo di controlli si deve agire sul pulsante Next.
Il programma consente di definire telai fino a 100 nodi con al piu' 246 aste e valore massimo m=8. I valori consentiti per i coefficienti di vincolo nodale CVNx, CVNy e CVNr sono soltanto 0, 1, 2 ,3. Inoltre quando si definiscono i valori 2 e 3 risulta obbligatorio definire dei valori corrispondenti non nulli per cx, cy e cr (che devono risultare anche positivi nel caso CVN=3). Non sempre il tracciamento grafico dei vincoli si adatta al meglio allo schema strutturale: e' prevista pertanto l'opzione di disabilitazione.

L'utilizzo del presente foglio di calcolo e' freeware, a patto di accettare le condizioni qui appresso riportate.
Per quanto si sia fatto il possibile non si puo' garantire che i valori forniti siano esenti da errori e quindi si demanda agli utenti il compito di trovare conferma per altra via sia dei risultati ottenuti che dei valori di input eventualmente proposti rigettando qualunque tipo di responsabilita' per qualsiasi tipo di danno correlabile con il suo uso. Chi non accetta la sopracitata clausola di esclusione di responsabilita' non deve usare il foglio di calcolo.
